CQB47B-100 小型斷路器

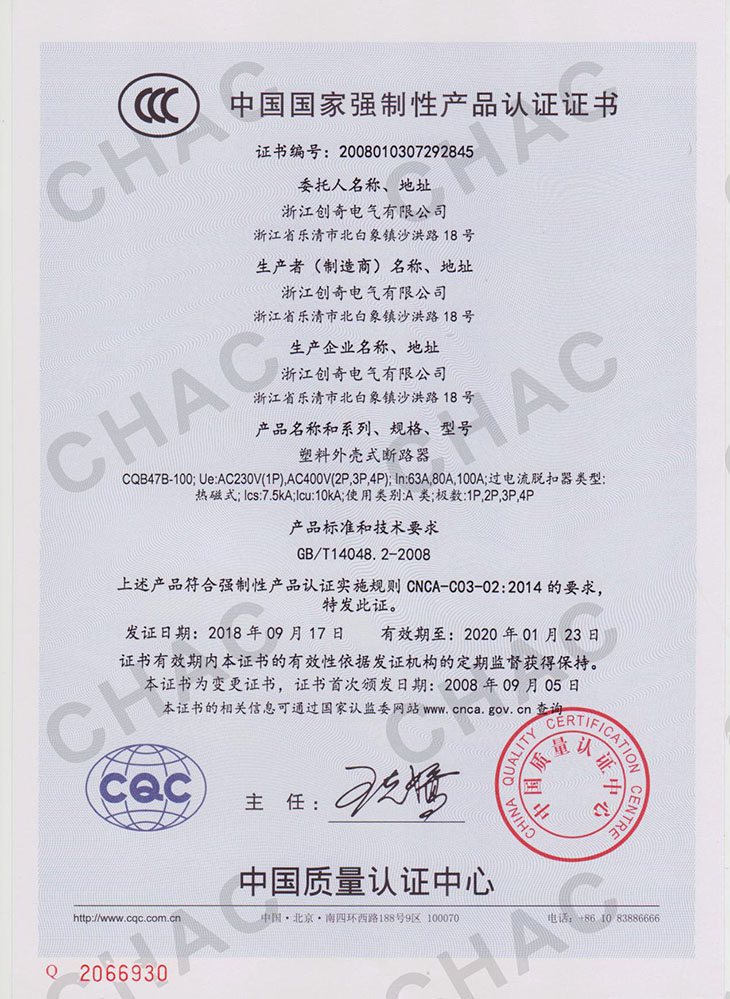

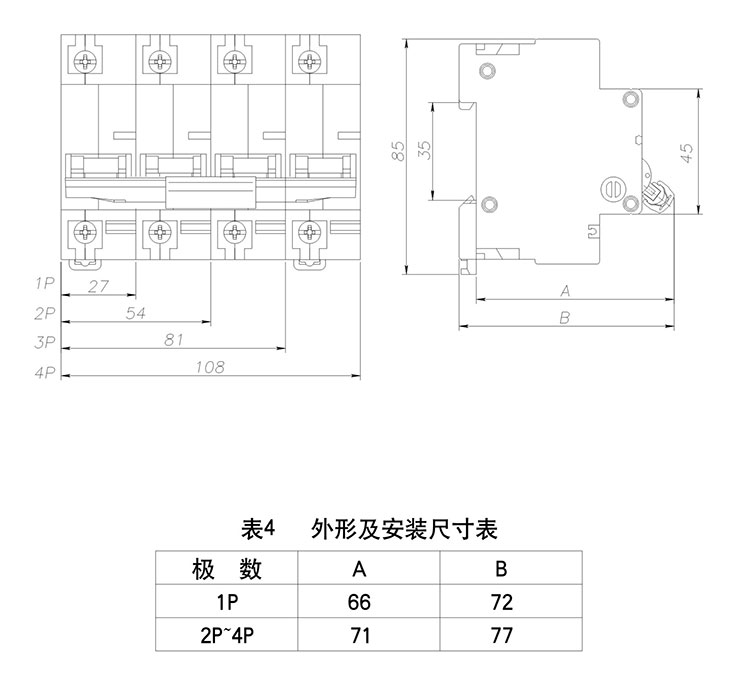

產品概況產品參數尺寸資料下載CCC證書
1 適用范圍
CQB47B-100塑料外殼式斷路器(以下簡稱斷路器)，主要用于交流50Hz、額定工作電壓230V/400V、額定電流至100A及以下、額定極限短路分斷能力不超過10000A的配電線路中，作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。本斷路器主要用于工業、商業、高層建筑和民用住宅等各種場所。
符合標準：GB/T14048.2、IEC60947-2
2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB47B-100；
b)斷路器的極數，如1P、2P、3P、4P；
c)斷路器的額定電流，如63A、80A、100A；
d)訂貨數量，如100臺
如訂購CQB47B-100 2P 63A 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V(1P)、400V(2~4P) |
| 額定電流(A) | 63A、80A、100A |
| 極數 | 1P、2P、3P、4P |
| 額定短路分斷能力lcn(A) | Icu=10000A、Ics=7500A |
| 額定沖擊耐受電壓Uimp(V) | 8000V |
| 過電流保護特性 | 見表2 |
| 電氣壽命(次) | 機械8500次，電氣1500次（操作頻次：120次/小時） |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅱ類或Ⅲ類 |

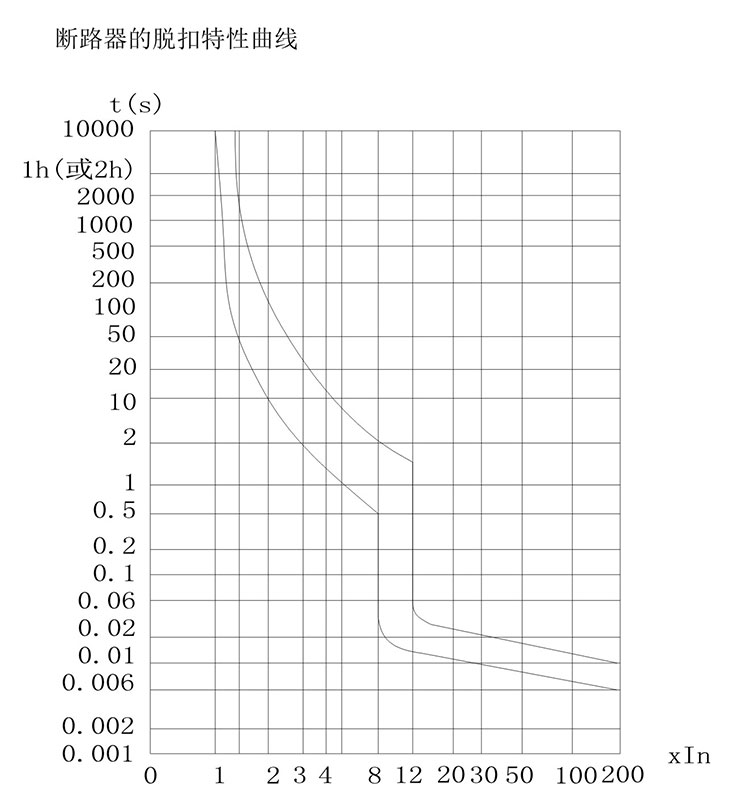

表2 過電流保護特性
| 試驗 | 試驗電流 | 起始狀態 | 脫扣或不脫扣時間 | 預期結果 | 備 注 |
| a | 1.05In | 冷 態 |
t≤1h(（對In≤63A） t≤2h(（對In≥63A） |
不脫扣 | |
| b | 1.3In | 緊接著試驗a |
t＜1h(（對In≤63A） t＜2h(（對In≥63A） |
脫 扣 |
電流在5s內 升至規定值 |
| c | 2In | 冷 態 | 0＜t＜300s | 脫 扣 | |
| d | 8In | 冷 態 | t≤0.2s | 不脫扣 |
通過輔助開關 閉合接通電流 |
| e | 12In | 冷 態 | t＜0.2s | 脫 扣 |
備注：“冷態”指在基準校準溫度下，試驗前不帶負載。
5 安裝條件
5.1 周圍空氣溫度
周圍空氣溫度不低于-5℃，不高于+40℃，24h內平均值不超過+35℃。
5.2 海拔高度
安裝地點海拔不超過2000米。
5.3 大氣條件
大氣相對濕度在最高溫度40℃時不超過50%，在較低溫度時可以有較高的濕度，在最濕月平均溫度不超過25℃時，月平均相對濕度不超過90%，并允許由于溫度變化發生在產品表面上的凝露。
5.4 污染等級
污染等級為2級。
5.5 安裝類別
安裝類別為Ⅱ或Ⅲ類。
6 導線要求及銅導線截面積
| 額定電流In(A) | 銅導線標稱截面積(mm2) |
| 63 | 16 |
| 80 | 25 |
| 100 | 35 |
