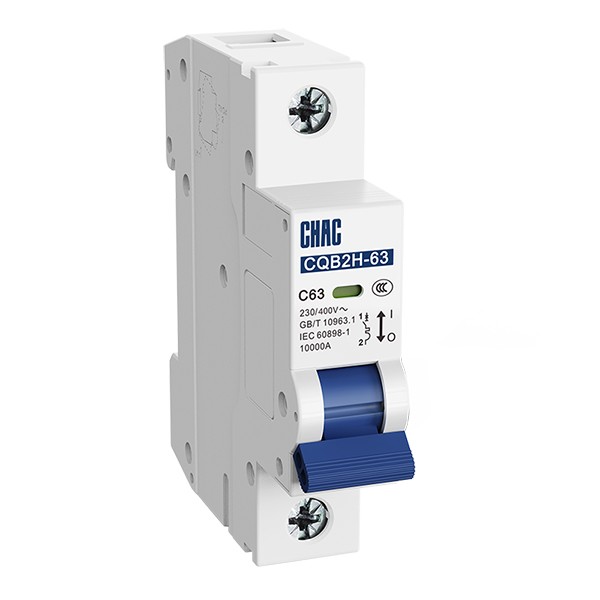

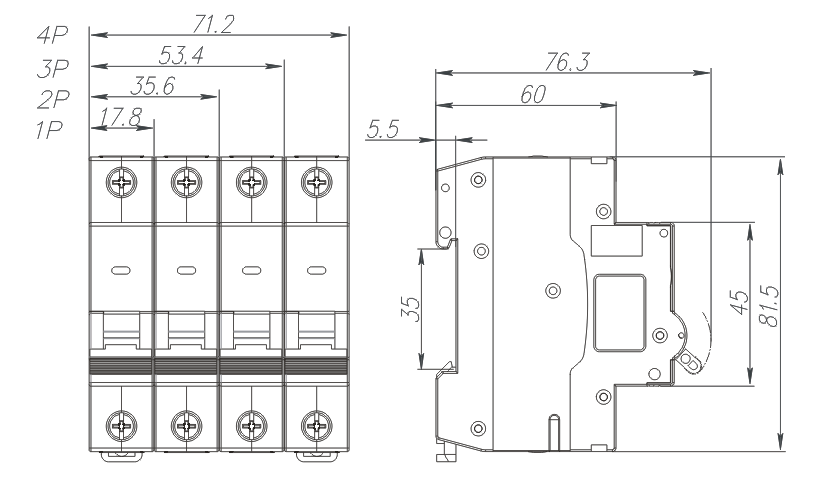

CQB2H-63 小型斷路器
產品概況產品參數尺寸資料下載CCC證書
1 適用范圍
CQB2H-63小型斷路器，主要用于交流50Hz，額定電壓至400V，額定電流至63A，額定短路能力不超過10000A的線路中起過載、短路保護作用，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路，斷路器適用于工業、商業、商層和民用住宅等各種場合，也可作為斷開線路進行線路及設備維修的隔離開關使用。
符合標準：GB/T10963.1 （IEC60898-1）
2 型號及含義
3 訂貨規范
a）產品型號和名稱，如：CQB2H-63小型斷路器；
b）斷路器的脫扣類型，如:C型;
c）斷路器的極數,如2P；
d）斷路器的額定電流，如20A;
e）訂貨數量，如10臺。
訂購下單：CQB2H-63 2P C20 10只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~(1P)、400V~（2P/3P/4P） |
| 額定電流(A) | 6、10、16、20、25、32、40、50、63 |
| 極數 | 1P、2P、3P、4P |
| 額定短路分斷能力lcn(A) | 10000 |
| 機械電氣壽命(次) | 電氣壽命≥6000次，機械壽命≥20000次 |
| 擰緊力距（N.m） | 3.5 |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅱ、Ⅲ類 |

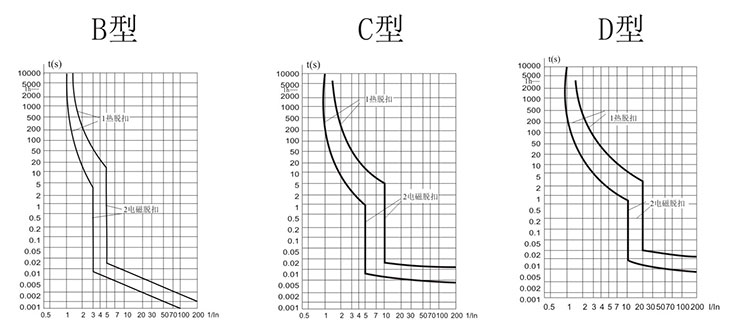

| 過電流特性 | 見表2 |
表2 過電流保護特性（基準溫度30℃）
| 序號 | 型式 | 脫扣器額定電流ln(A) | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 備注 |
| a | B、C、D | 1.13ln | 冷態 | t≤1h | 不脫扣 | 電流在5s內穩定地上升 |
| b | B、C、D | 1.45ln | 緊接著a項試驗 | t＜1h | 脫扣 | |
| c | B、C、D | 2.55ln | 冷態 |
1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A) |
脫扣 | |
| d |
B C D |
3ln 5ln 10ln |
冷態 | t≤0.1s | 不脫扣 | 通過閉合輔助開關接通電源 |
| e |
B C D |
5ln 10ln 20ln |
冷態 | t＜0.1s | 脫扣 | 通過閉合輔助開關接通電源 |
注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。
5 正常工作條件
1、 周圍空氣溫度上限值不超過＋40℃，下限值不低于－5℃，24h平均值不超過＋35℃。
2、 安裝地點的海拔高度不超過2000m。
3、 安裝地點的大氣相對濕度在周圍最高溫度40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度不超過90%，同時該月的平均溫度部超過25℃，并考慮到溫度變化發生在產品表面上的凝露。
4、 污染等級：2級。
5、 安裝類別：Ⅱ、Ⅲ類。
6、 斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置。
7、 安裝處應無明顯沖擊和振動。
6 導線要求及銅導線截面積
| 截面積S(mm2) | 額定電流值In(A) |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
| 16 | 50＜In≤63 |
| 25 | 63＜In≤80 |
