CQB2LE-63 漏電保護斷路器

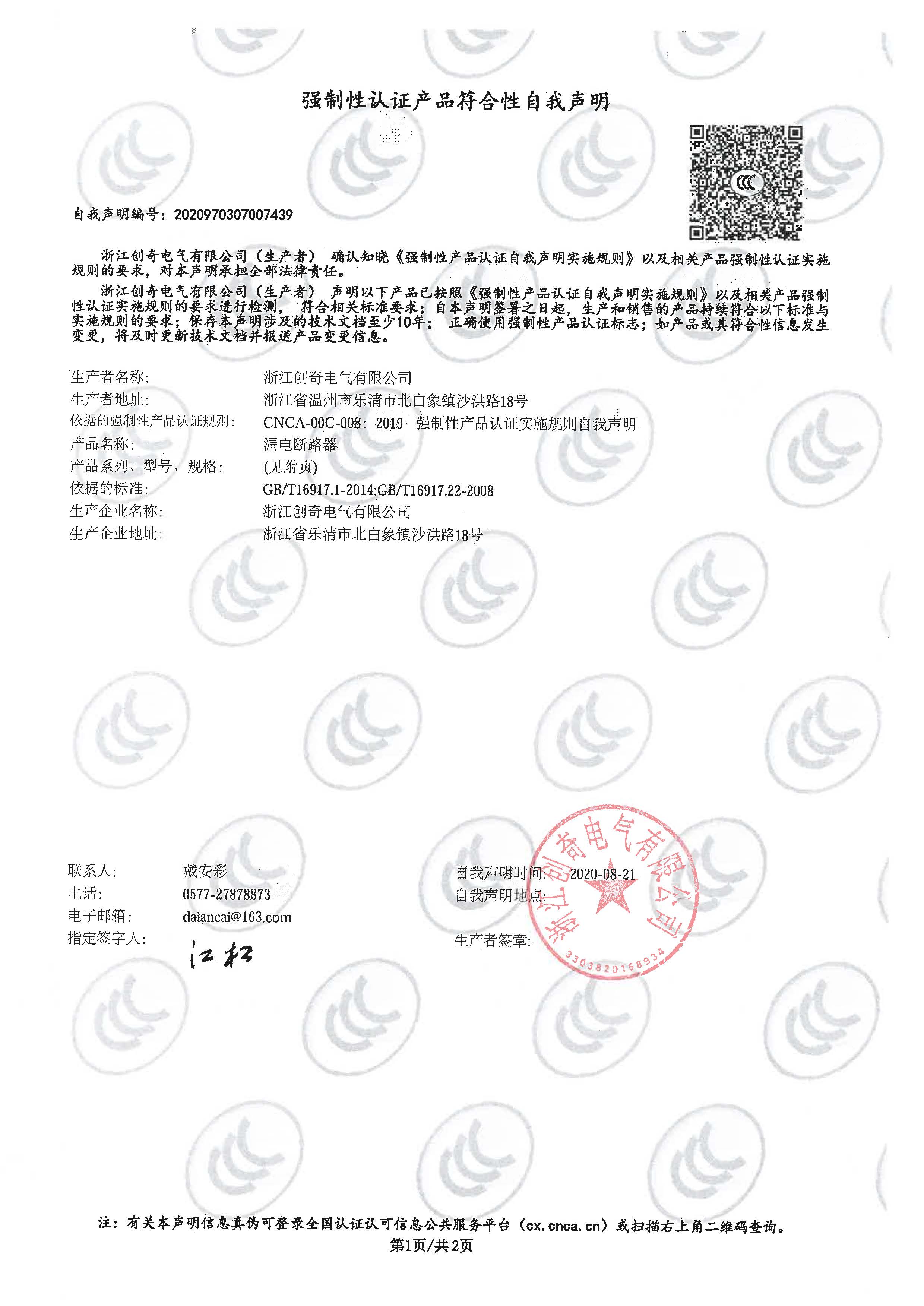

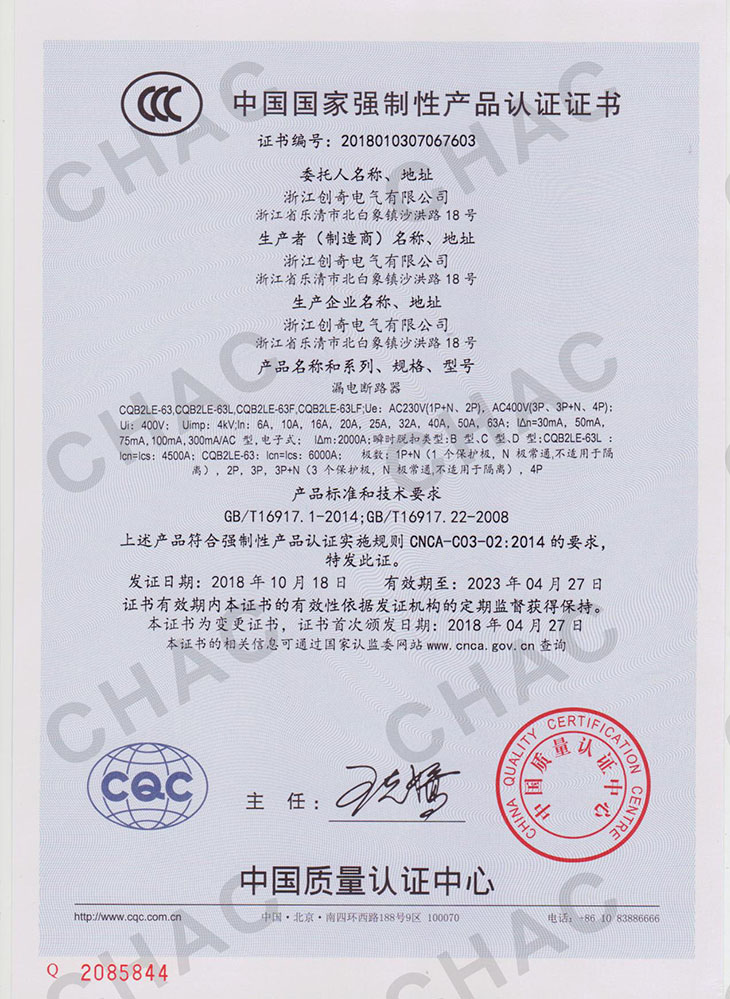

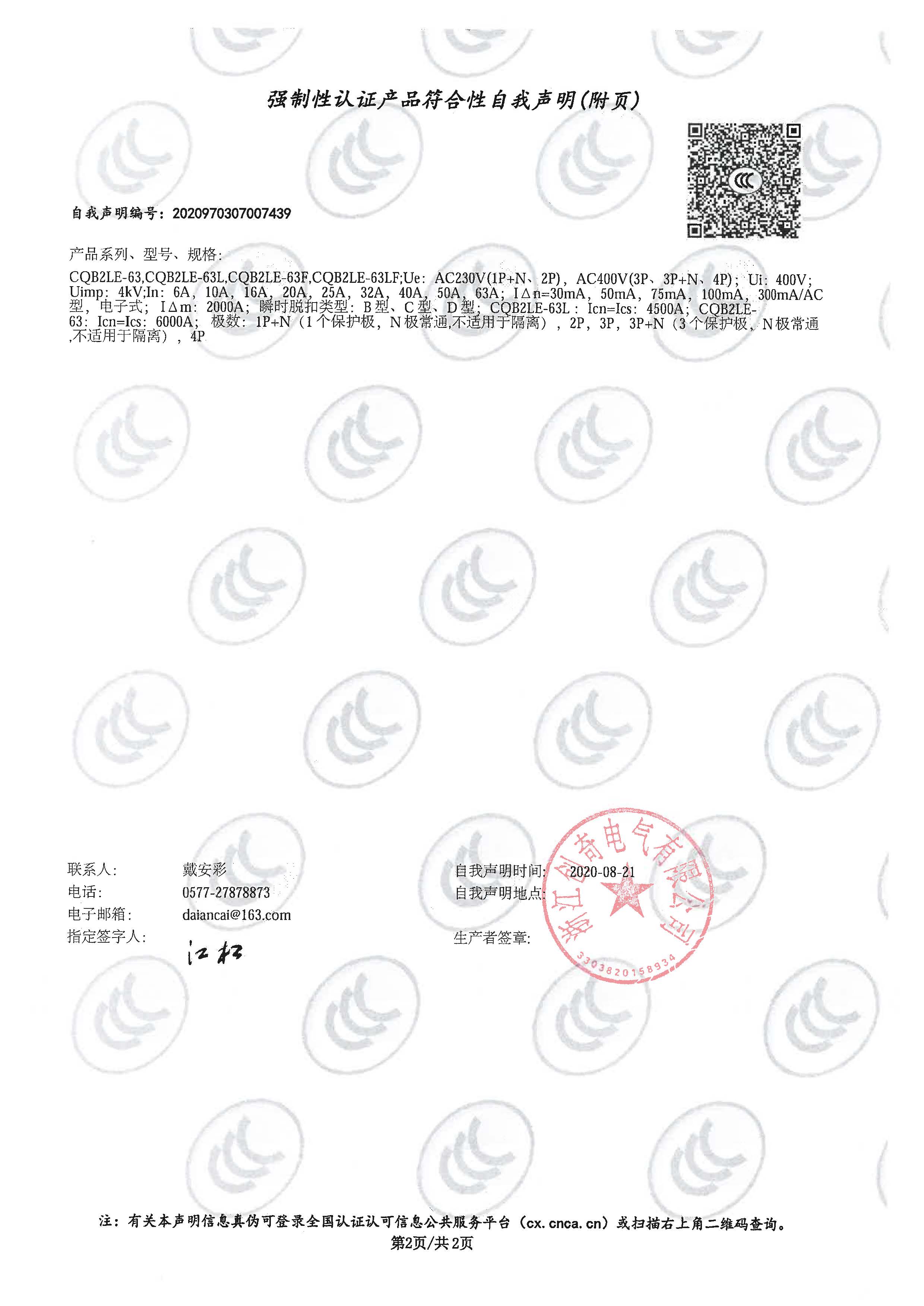

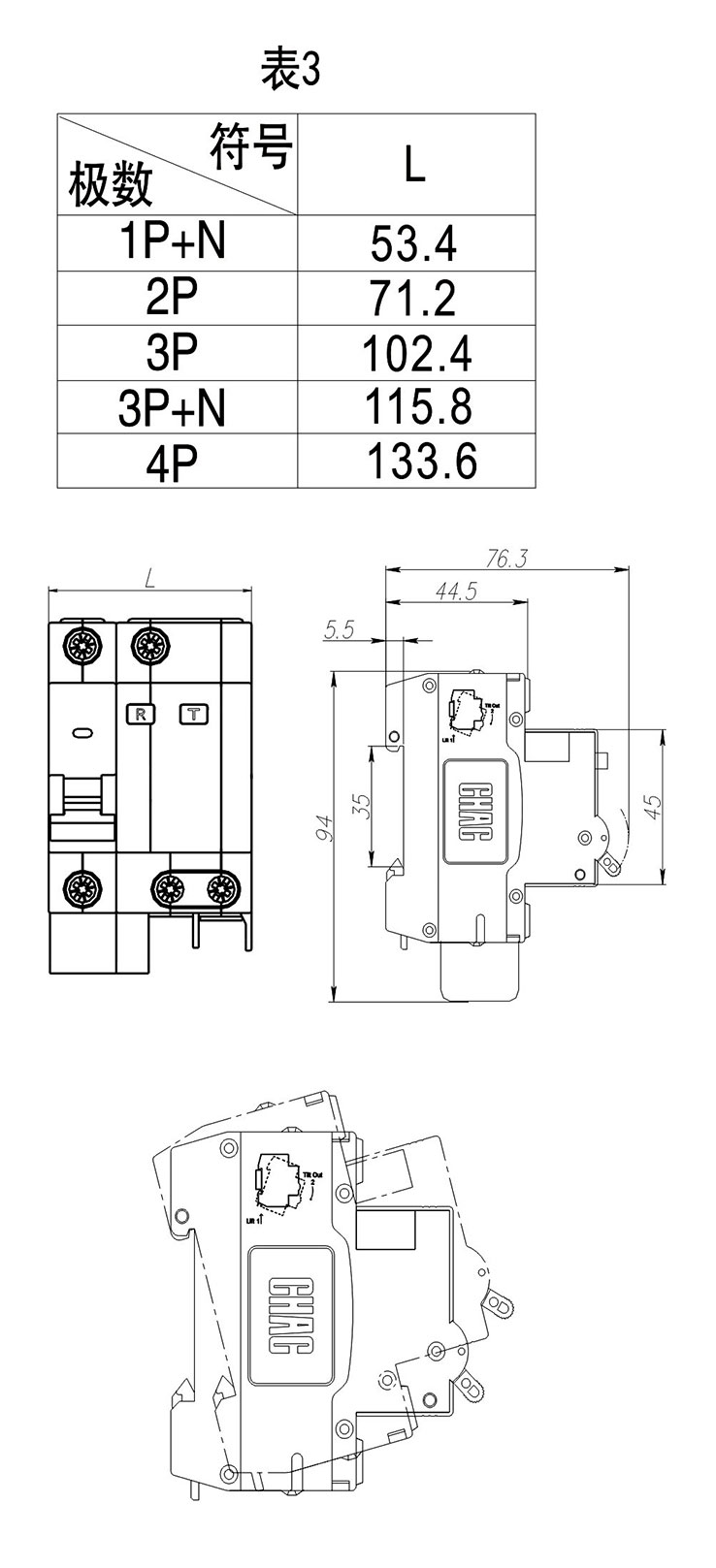

產品概況產品參數尺寸資料下載CCC證書
1 適用范圍
CQB2LE- 63系列剩余電流動作斷路器適用于交流50Hz，額定電壓至400V，額定電流至63A的電路中，當人身觸電或電網漏泄電流超過規定值時，剩余電流動作斷路器能在短時間內自動切斷電源，保證人身安全和防止設備因發生泄漏電流造成的事故。
剩余電流動作斷路器還具有過載和短路保護功能，可用來保護線路的過載和短路，亦可在正常情況下作為線路的不頻繁轉換之用。適用于工業、商業、高層和民用住宅等各種場所。
符合標準：GB/T16917.1、IEC 61009-1

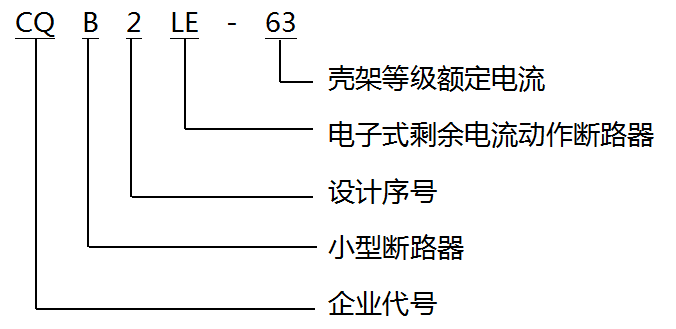

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB2LE-63；
b)斷路器的極數，如1P+N、2P、3P、3P+N、4P；
c)斷路器的額定電流，如16A、20A、25A；
d)訂貨數量，如100臺
如訂購CQB2LE-63 2P C16 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~/400V~ |
| 額定電流(A) | 6A，10A，16A，20A，25A，32A，40A，50A， 63A |
| 額定剩余動作電流lΔn (mA) | 30，50，75，100，300 |
| 額定剩余不動作電流lΔno(mA) | 0.5 lΔno |
| 極數 | 1P+N、2P、3P，3P+N、4P |
| 額定短路分斷能力lcs(A) | 6KA |
| 額定剩余接通和分斷能力lΔm(A) | 2000A |
| 剩余電流動作分斷時間 | ≤0.1s |
| 過電流保護特性 | 見表2 |
| 機械電氣壽命(次) | 機械壽命：4000 ；電氣壽命：4000 |
| 污染等級 | 2 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅲ |

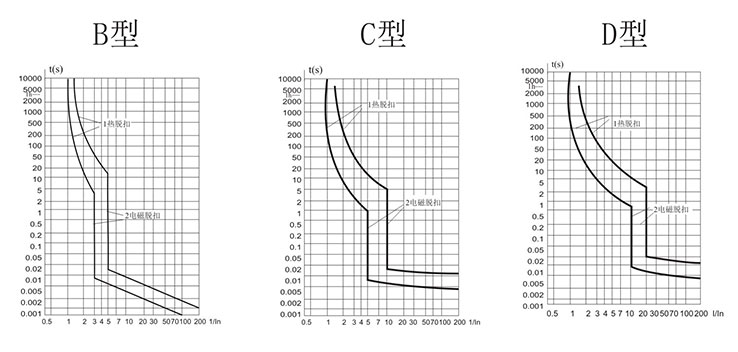

表2 過電流脫口特性(基座溫度30℃)
| 類別 額定電流(A) 起始狀態 試驗電流 規定時間 預期結果 備 注 | ||||||
| 延時 | ≤63 | 冷態 | 1.13In | ≤1h | 不脫扣 | |
| 延時 | ≤63 | 緊接上項試驗后 | 1.45In | ＜1h | 脫扣 | 電流在5s內穩定升至規定值 |
| 延時 | ≤32 | 冷態 | 2.55In | 1＜t＜60s | 脫扣 | |
| 延時 | ＞32 | 冷態 | 2.55In | 1＜t＜120s | 脫扣 | |
| 瞬時 | 所有值 | 冷態 | 3、5、10In | ≤0.1s | 不脫扣 | B、C、D型 |
| 瞬時 | 所有值 | 冷態 | 5、10、20In | ＜0.1s | 脫扣 | B、C、D型 |
5 安裝條件
1 環境溫度： -5℃~40℃，+20濕度不高于90%，+40濕度不應高于50%
2 海拔高度： ≤2000m
3 污染等級： 2級
4 安裝類別： "Ⅱ"、"Ⅲ"
5 安裝方式：采用TH35-7.5型鋼安裝軌安裝。
6 接線方式：用螺釘壓緊接線，扭緊力矩 2.5N.m
6 導線要求及銅導線截面積
| 截面積S(mm2) | 額定電流值In(A) |
| 1 | In≤6 |
| 1.5 | 6＜In≤13 |
| 2.5 | 13＜In≤20 |
| 4 | 20＜In≤25 |
| 6 | 25＜In≤32 |
| 10 | 32＜In≤50 |
| 16 | 50＜In≤63 |
