CQB5-63 小型斷路器
1 適用范圍
CQB5-63系列小型斷路器具有結構先進、性能可靠、外型美觀等特點，殼架采用耐沖擊、高阻燃材料構成。適用于交流50Hz， 額定工作電壓230V/400V，額定電流至63A及以下，額定運行短路分?jǐn)嗄芰Σ怀^(guò)4500A的配電線路中。主要用于住宅、辦公樓和類似的建筑物中作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。
符合標準：GB/T10963.1、IEC60898-1
2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB5-63；
b)斷路器的極數，如1P、2P、3P、4P；
c)斷路器的額定電流，如16A、20A、25A；
d)訂貨數量，如100臺
如訂購CQB5-63 2P C16 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V/400V(1P)、400V(2P、3P、4P) |
| 額定電流(A) | 6、10、16、20、25、32、40、50、63 |
| 極數 | 1P、2P、3P、4P |
| 額定短路分?jǐn)嗄芰cn(A) | 4500 |
| 過電流保護特性 | 見表2 |
| 機械和電氣壽命(次) | 4000 |
| 連接導線(mm2) | 見表3 |
| 擰緊力矩(N-m) | 2.5 |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅱ類 |

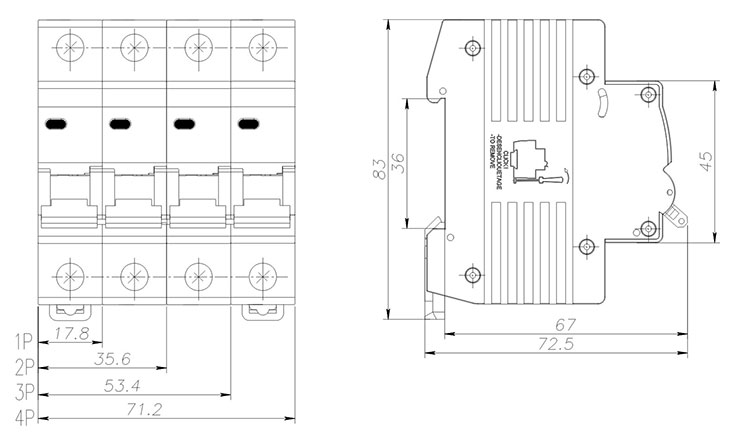

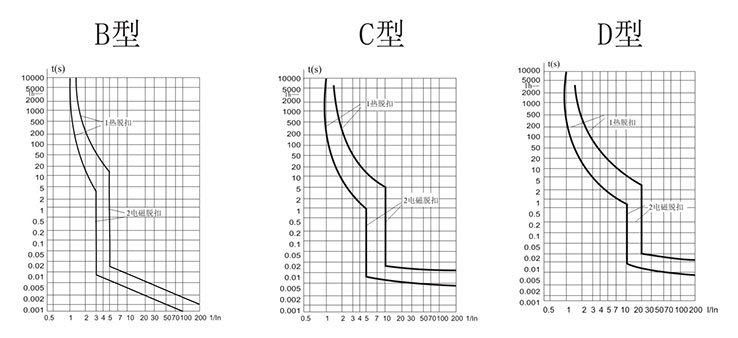

表2 過電流脫口特性(基座溫度30℃)
| 類別 | 額定電流(A) | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 | 備 注 |
| 延時 | ≤63 | 冷態 | 1.13In | ≤1h | 不脫扣 | |
| 延時 | ≤63 | 緊接上項試驗后 | 1.45In | ＜1h | 脫扣 | 電流在5s內穩定升至規定值 |
| 延時 | ≤32 | 冷態 | 2.55In | 1＜t＜60s | 脫扣 | |
| 延時 | ＞32 | 冷態 | 2.55In | 1＜t＜120s | 脫扣 | |
| 瞬時 | 所有值 | 冷態 | 3、5、10In | ≤0.1s | 不脫扣 | B、C、D型 |
| 瞬時 | 所有值 | 冷態 | 5、10、20In | ＜0.1s | 脫扣 | B、C、D型 |
5 安裝條件
1. 周?chē)諝鉁囟?br />
周?chē)諝鉁囟壬舷薏怀^(guò)+40℃，日平均值不超過+35℃，下限不低于-5℃。
2. 海拔
安裝地點的海拔不超過2000米。
3. 空氣條件
安裝地點的空氣相對濕度在最高溫度在+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，在最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面的凝露。
4. 污染等級：2級
5. 安裝類別：Ⅱ、Ⅲ類
6. 斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置
7. 安裝處應無明顯沖擊和振動
6導線要求及銅導線截面積
表3
| 額定電流In(A) | 截面積S(mm²) |
| In≤6 | 1 |
| 6≤In≤13 | 1.5 |
| 13＜In≤20 | 2.5 |
| 20＜In≤25 | 4 |
| 25＜In≤32 | 6 |
| 32＜In≤50 | 10 |
| 50＜In≤63 | 16 |
