CQB5H-125 小型斷路器
1 適用范圍
CQB5H-125系列小型斷路器適用于交流50 Hz，額定電壓 230V/400V，額定電流至 125A 線路中，具有隔離、過載和短路保護功能，改成亦可作為線路不頻繁通斷操作與轉換之用。
斷路器適用于工業、商業、高層和民用住宅等各種場所。
符合標準：GB/T10963.1、IEC60898-1

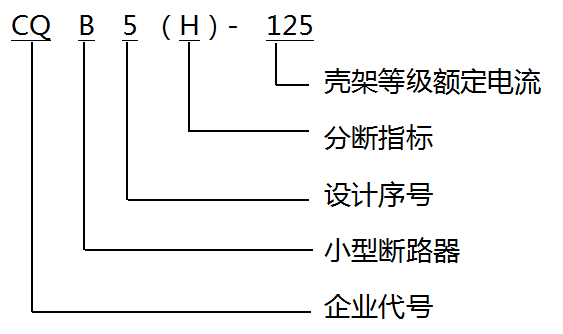

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB5H-125；
b)斷路器的極數，如1P、2P、3P、4P；
c)斷路器的額定電流，如63A、80A、100A、125A；
d)訂貨數量，如100臺
如訂購CQB5H-125 2P C63 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定電壓(V) | AC230V、AC400V |
| 額定電流(A) | 63A、80A、100A、125A |
| 額定頻率 | 50Hz / 60Hz |
| 極數 | 1P 、2P 、3P 、4P |
| 額定短路能力 lcn(A) | 10000A |
| 運行短路能力 Ics(A) | 7500A |
| 機械壽命(次) | 10000 |
| 電氣壽命(次) | 4000 |
| 瞬時脫扣類型 | C 、 D |
| 防護等級 | IP40 |
| 符合標準 | IEC 60898-1、GB 10963.1 |

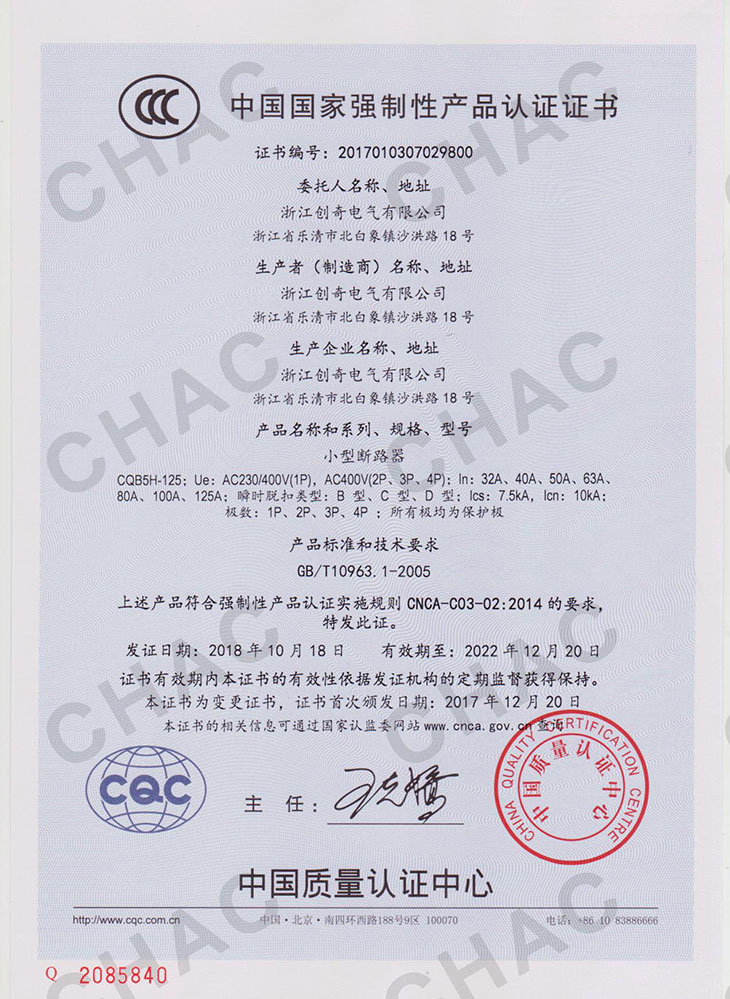

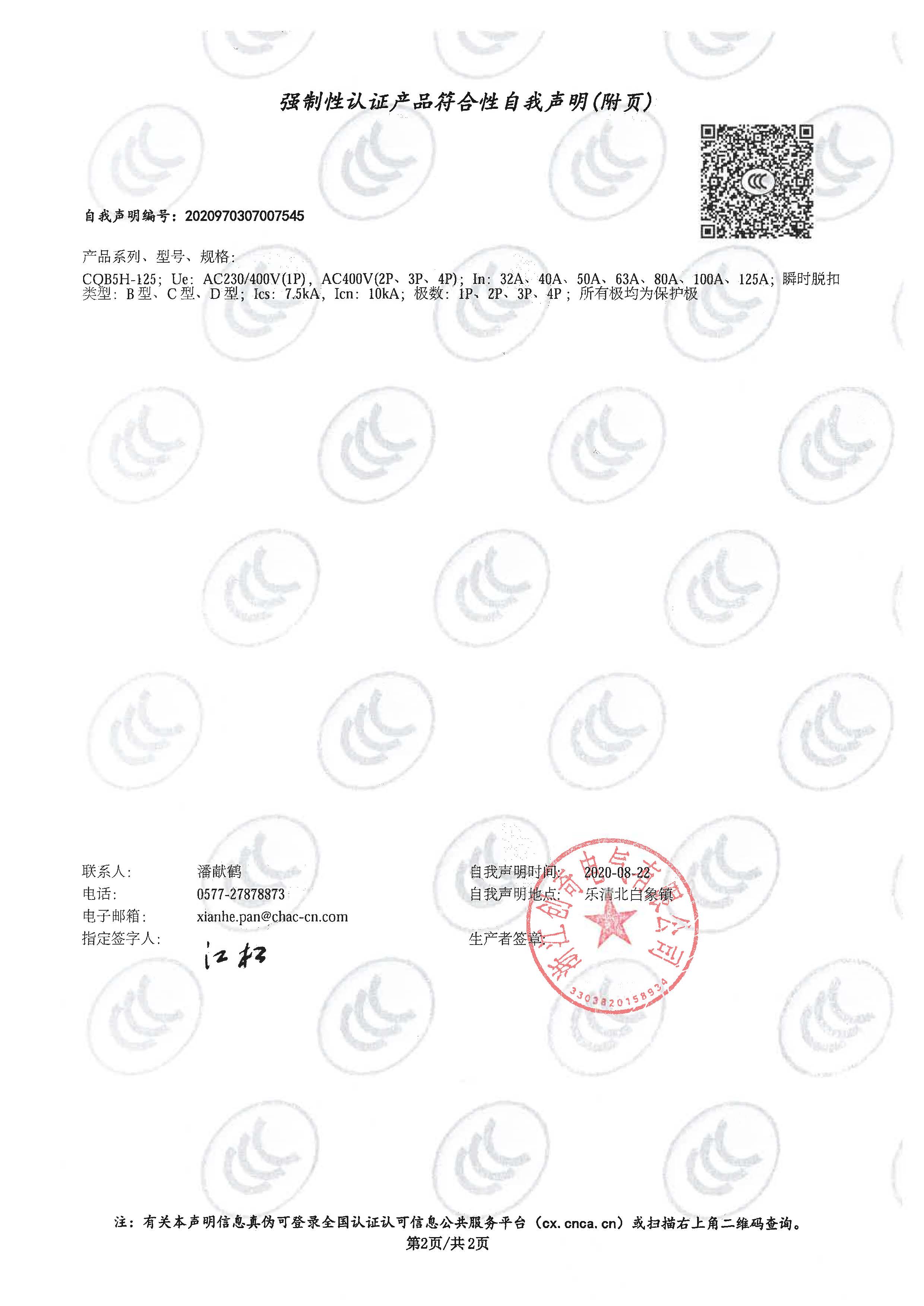

| 認證 | CCC |

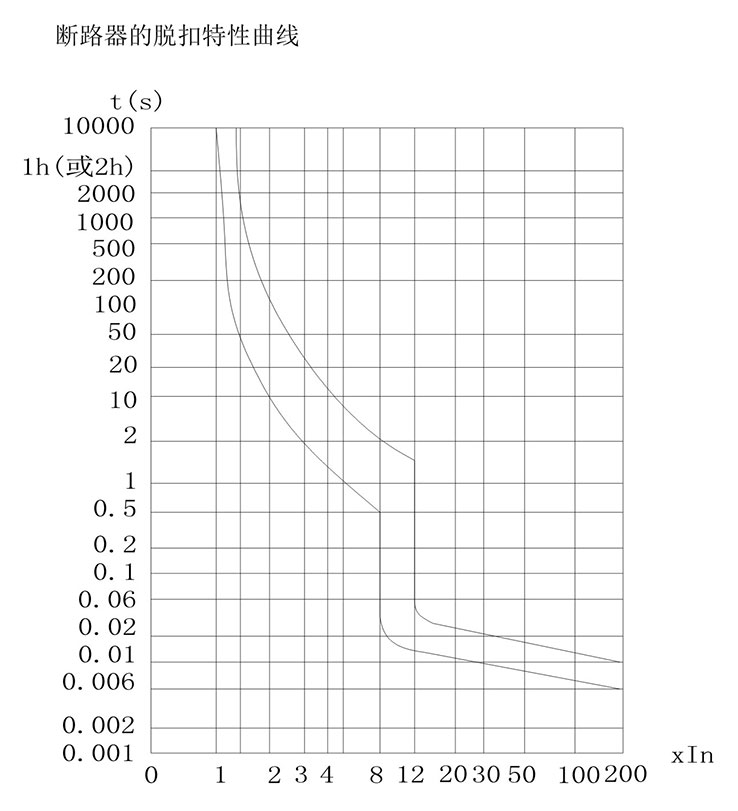

表2 過電流保護特性（基準溫度30℃）
| 序號 | 型式 | 脫扣器額定電流ln(A) | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 備注 |
| a | C、D | 1.13ln | 冷態 |
t≤1h（對ln≤63A） t≤2h （對ln＞63A） |
不脫扣 | |
| b | C、D | 1.45ln | 緊接著a項試驗 |
t＜1h（對ln≤63A） t＜2h （對ln＞63A） |
脫扣 | 電流在5s內穩定地上升 |
| c | C、D | 2.55ln | 冷態 | 1s＜t＜120s | 脫扣 | |
| d |
C D |
5ln 10ln |
冷態 | t≤0.1s | 不脫扣 | 通過閉合輔助開關接通電源 |
| e |
C D |
10ln 20ln |
冷態 | t＜0.1s | 脫扣 | 通過閉合輔助開關接通電源 |
注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。

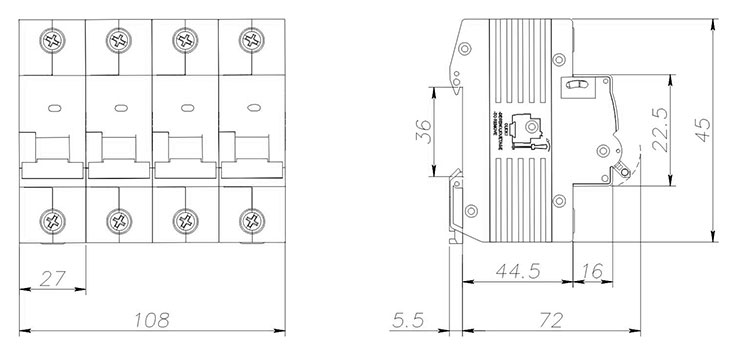

5 安裝條件
1環境溫度： -5℃~40℃，+20濕度不高于90%，+40℃濕度不應高于50%
2 海拔高度： ≤2000m
3 污染等級： 2級
4 安裝類別： "Ⅱ"、"Ⅲ"
5 安裝方式：采用TH35-7.5型鋼安裝軌安裝。
6接線方式：用螺釘壓緊接線，扭緊力矩 4N.m
6 導線要求及銅導線截面積
| 截面積S(mm2) | 額定電流值In(A) |
| 16 | 50＜In≤63 |
| 25 | 63＜In≤80 |
| 35 | 80＜In≤100 |
| 50 | 100＜In≤125 |
